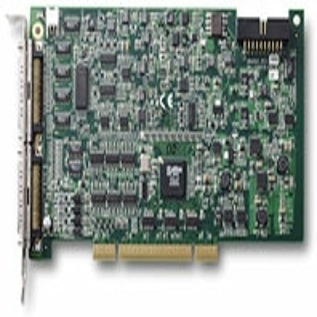

PCI-9222/9223 多功能数据采集卡
主要特点
自动校准
模拟输入的可编程增益：1, 2, 4, 5, 8, 10, 20, 40
2通道、16位同步模拟输出，最高1MS/s模拟输出更新率
可编程功能 I/O，支持TTL DIO，2MHz高速DIO，定时器/计数器和PWM输出
专用2通道 4 MHz 编码器输入，支持AB相及CW/CCW
PCI-9222/9223是凌华科技新一代高性能DAQ卡，具有16位、16/32通道、250/500kS/s采样率，4/8个不同输入范围的卓越特性，同时还具有2通道、16位同步模拟输出和可编程功能I/O。可软件编程型的功能I/O支持多种应用，包括TTL数字I/O、高速DIO、通用定时器/计数器、脉冲发生、编码器输入及脉宽调制（PWM）输出。模拟输入、模拟输出及功能I/O等操作可以同时、全速运行。 对于PCI-9222/9223，在需更多通道时，可通过SSI（系统同步接口）总线来实现多卡同步。对于混合信号测试、实验室研究及工厂自动化，具备多任务能力的PCI-9222/9223，性能优越，价格适中，是市场上首选的单板解决方案。
