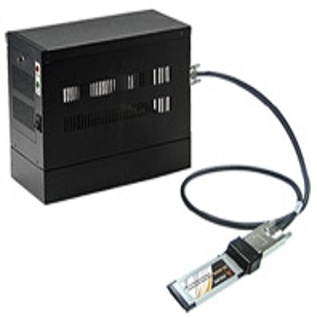

ECS-8582-4S 总线扩展
主要特点
通过电脑可直接控制PCI卡
壁挂式机箱中可扩展出4个半长PCI卡插槽,并内置200W电源
32-bit/33MHz PCI扩展带宽(132MB/s)
线缆最长可至7米
硬件和软件完全透明
借助PCI Express的带宽优势,凌华科技最新的智能扩展系统通过使用高速PCI Express接口,使那些带有PCI Express插槽的计算机在7米外远距离管理和控制最多13个PCI设备,提供最多13个(PCES-8581-13S)或4个PCI插槽(PCES-8581-4S/4L, ECS-8582-4S)。这些扩展系统可以在32位/33MHz配置的环境中运行,同时主机系统具备端到端的软硬件全透明功能。安装在扩展系统的硬件设备运行起来如同直接安装在主机系统中一样,不需要额外安装驱动和软件。主机系统与扩展系统通过高质量的屏蔽双绞铜线缆连接,并且最远可达7米。这种坚固和可靠的PCI扩展到PCI扩展系统适用于有高密度I/O和便携要求的测试和测量应用中,这些应用通常集中在危险的工业控制和自动化环境中。
