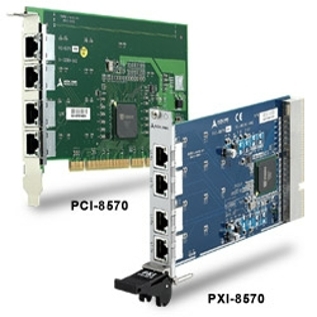

PCI-8570, PXI-8570 PCI转PXI/PXI转PXI扩展套件总线扩展

主要特点 PC 直接控制PXI/CompactPCI 系统 PXI/CompactPCI 多机箱配置单个PCI/PXI-8570 最多可扩展至两个PCI 段最高64 位，66 MHz PCI 总线扩展 528 MB/s 峰值 (64 位, 66 MHz PCI) 132 MB/s 峰值 (32 位, 33 MHz PCI) 线缆最长可至5 米硬件和软件完全透明

指标参数
产品配件
附件下载

凌华科技PCI/PXI-8570扩展套件是一款PCI转PXI或PXI转PXI扩展系统，它的作用类似透明的PCI转PCI桥寄存器组。通过实施主控和从属扩展模块，用户可以直接控制来自于任何其他PC或PXI/Compact-PCI系统的PXI/CompactPCI机箱。系统中所有的设备都被视为在相同PCI总线上的本地设备。

PCI接口支持64位66MHz或32位33MHzPCI总线。通过使用屏蔽双绞铜线缆，PCI-8570/PXI-8570可以扩展传输距离至5米。一个主扩展卡可以同时扩展两个从属扩展模块 (PXI-8570)。捆绑式连接可以支持全带宽的 64位/66MHz PCI总线。所有扩展系统中插卡的中断信号，都可以通过扩展传输到主系统中。

通过使用凌华科技PCI/PXI-8570，用户可以将PCI，CompactPCI，和PXI设备整合到同一个系统里，以增加高密度I/O应用所需的PXI/CompactPCI插槽数，从而将控制系统用一个扩展机箱从极端环境中分离出来。
