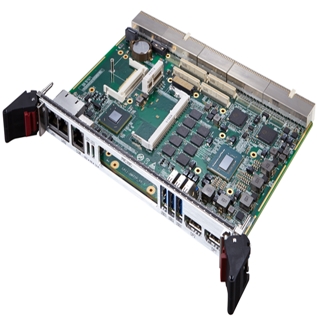

CPCI-HC77P
6U CompactPCI® 主板，支持第三代 Intel®CoreTM I7处理器和ECC SDRAM
»第三代Intel®核心™ i7处理器（低功耗，22纳米制作工艺）
»双通道 DDR3 ECC内存：1个通道板载内存和1个通道SO-DIMM内存
»支持3独立显示：2xDP+eDP
»支持USB3.0和第三代PCI-Express
»支持远程管理和可选的 TPM
»工作温度：-20°C to +60°C

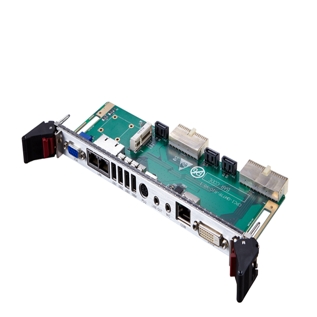

»工作温度：-40°C to +70°C（可选）后置IO板
|
技术信息
|
|
|
板型
|
|
CPCI 6U 主板
|
|
处理器
|
|
第三代Intel®核心™处理器（22纳米制作工艺）
支持:
四核 i7-3615QM (2.3 GHz)，6MB，3级缓存，功耗45W
四核 i7-3612QE(2.1GHz)，6MB，3级缓存，功耗35W
双核 i7-3555LE(2.5GHz)，4MB，3级缓存，功耗25W
双核 i7-3517UE(1.7GHz)，4MB，3级缓存，功耗17W
|
|
芯片组
|
|
Intel® QM77 PCH
|
|
内存
|
|
双通道DDR3-1333/1600 SDRAM
ECC内存，最高支持16GB(一个通道SO-DIMM插槽最高支持8G；一个通道板载内存最高达8G
|
|
PMC
|
|
一个PCI 32/64位，33/66/133MHz PMC插槽或带后走线I/O的PCI-Express x8 XMC插槽
|
|
网口
|
|
3个Intel 82574L GBE和一个Intel 82579LM PHY控制器（两个10/100/1000BASE-T前面板端口和2个10/100/1000BASE-T J3端口）
|
|
显示
|
|
集成Intel®处理器
前面板2个双模式DP显示端口，可通过适配器电缆支持DVI / VGA / HDMI端口
通过后走线实现1个DVI，一个eDP和一个VGA
支持3独立显示：2xDP (前面板)和1x eDP(走后线板)
|
|
PS/2
|
|
键盘和鼠标 (后置 )
|
|
SATA
|
|
1个6Gb/s SATA连接器，用于安装2.5寸硬盘
板载CompactFlash插槽
板载m-SATA接口（2.5寸硬盘接口与CF插槽及m-SATA接口只能3选1）
后走线板最多支持4个SATA接口，支持RAID 0，1，5，10
|
|
USB
|
|
前置 : 3×USB 3.0
后展：6xUSB 2.0
|
|
串口
|
|
最多支持四个串口
前面板一个RJ-45
RS-232/422/485端口
后走线板支持三个串口连接至后面板
|
|
声卡
|
|
后面板支持高保真音频信号端口
|
|
温度
|
|
工作温度： -20°C to +60°C,-40°C to +65°C (可选)
|
|
散热
|
|
自带风扇设计
|
|
操作系统
|
|
Winxp, XPE，Win7, WES7, Linux, VxWorks
|
|
订购信息
|
|
|
型号
|
|
描述
|
|
CPCI-HC77P/X
|
工作温度: -20°C to +60°C
|
|
CPCI-HC77PW/X
|
工作温度: -40°C to +65°C
|
|
注解:
X代表CPU型号，CPU包括：i7-3615QM,i7-3612QE,i7-3555LE,i7-3517UE
|
|
|
|
|
|
