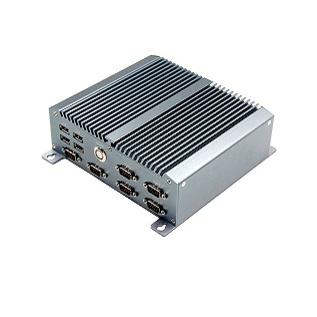

HC-3802G 嵌入式工控机j1900/I3/I5/I7 6*RS485
HC-3802
CPU:可选N2550/N2600/N2800/J1900/I3/I5/I7
网络:2*LAN,
串口:最多可选10个RS-422/485
USB:6个USB,
|
处理器系统
|
CPU
|
支持Baytrail-I/D/M 系列处理器 (J1900 N2900 J1800 N2806/I3/I5/I7)
|
|
CPU封装
|
BGA
|
|
芯片组
|
支持Baytrail-I/D/M 系列处理器
|
|
BIOS
|
EFI BIOS
|
|
内存
|
技术架构
|
单通道DDR3 1066/1333/1600MHz
|
|
容量
|
集成2GB\4GB
DDR3
|
|
插槽
|
可添加1条插槽，最大扩展8GB内存
|
|
视频
|
图形控制器
|
Intel HD Graphics
|
|
Dual
LVDS
|
支持双通道24位输出,最高分辨率1920 x 1080
|
|
VGA
|
VGA支持最大分辨率2048x1536
|
|
HDMI
|
HDMI支持最大分辨率 1920x1080
|
|
双显支持
|
LVDS + VGA,LVDS+HDMI,HDMI+VGA同步或异步显示
|
|
触摸屏接口
|
支持4wire，5wire，8wire触摸屏
|
|

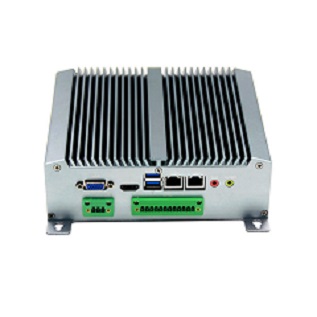

I/O背板
|
端口
|
1*VGA
1*HDMI 2*USB 2*LAN 1*LINE OUT 1*MIC
|
|
网络
|
控制器
|
2个RTL8111E-V千兆网卡，RJ45接口
|
|
音频
|
控制器
|
瑞昱HD
ALC662音频解码(左右声道 + 麦克风)
|
|
Super I/O
|
控制器
|
NCT6106D
|
|
硬件监控
|
看门狗定时器
|
0-255秒,提供看门狗例程
|
|
Cooler
|
铝质有风扇散热器(可用无风扇)
|
|
输入/输出接口
|
USB
|
6*USB2.0,最大支持+5V/1A
|
|
串口
|
5个RS-232,
1个RS422/485可选，RS485支持自动流向控制,(可订购10个RS-422/485)
|
|
PS/2
|
无
|
|
GPIO
|
8位,提供例程, 自由定义输入/输出,3.3V@24mA电平
|
|
扩展总线
|
Mini-PCle
|
1个Mini-PCIe插槽,支持PCIe和USB设备
|
|
存储
|
SATA
|
2个标准SATAII接口, 最大传输速率3Gb/s
|
|
M-SATA
|
1个Mini-PCIe
M-SATA Scoket,支持SANDISK协议，最大传输速率 3gb/s
|
|
电源
|
电源类型
|
单输入直流通电源，DC12V，+/-5%
|
|
电源功耗
|
20W
|
|
工作环境
|
工作温度
|
-20℃ ~
+60℃
|
|
存储温度
|
-40℃ ~
+85℃
|
|
工作湿度
|
0% ~ 90%相对湿度, 无凝露
|
|
存储湿度
|
0% ~ 90%相对湿度, 无凝露
|
|
外观尺寸
|
尺寸
|
154.8 x 117.4 mm
|
|
重量
|
0.5KG
|
|
认证
|
|
CE,ROSH,FCC
|
相关产品
远程开机，4网,10串（６个RS232/422/485可选）
箱体结构：全铝强固型结构
表面处理：整机黑白双色阳极氧化
安装方式：附双安装脚条协助固定
♦ 无风扇散热片结构
♦ 全铝合金,结构紧凑,安装灵活
♦ Intel® Celeron J1900/4Cores/2.0GHz处理器
♦ 1*VGA，1*HDMI接口显示输出
♦ 2个Realtek RTL8111F千兆网卡,支持网络唤醒功能
♦ 丰富的I/O接口:1x电源输入
面板 铝镁合金材质、拉丝氧化黑、面板达到IP65防护等级 箱体结构 铝镁合金材质，氧化喷塑处理，美观轻便且具备良好的散热性能 面板颜色 黑色（拉丝氧化、其它颜色可选） 适用于机械 数控 水 电 控制 军工行业 工厂自
前面板 铝镁合金材质、拉丝氧化黑、面板达到IP65防护等级
箱体结构 铝镁合金材质，氧化喷塑处理，美观轻便且具备良好的散热性能
面板颜色 黑色（拉丝氧化、其它颜色可选）
适用于机械 数控 水 电 控制 军工行业
前面板 铝镁合金材质、拉丝氧化黑、面板达到IP65防护等级
箱体结构 铝镁合金材质，氧化喷塑处理，美观轻便且具备良好的散热性能
面板颜色 黑色（拉丝氧化、其它颜色可选）
适用于机械 数控 水 电 控制 军工行业
♦ 无风扇散热片结构
♦ 全铝合金,结构紧凑,安装灵活
♦ Intel® Celeron J1900/4Cores/2.0GHz处理器
♦ 1*VGA，1*HDMI接口显示输出
♦ 2个Realtek RTL8111F千兆网卡,支持网络唤醒功能
♦ 丰富的I/O接口:1x电源输入
i3i5i7嵌入式无风扇工控机
远程开机，4网,6串（2个RS232/422/485可选）
箱体结构：全铝强固型结构
表面处理：整机黑白双色阳极氧化
安装方式：附双安装脚条协助固定
机构参数
前面板 铝镁合金材质、拉丝氧化黑、面板达到IP65防护等级
箱体结构 铝镁合金材质，氧化喷塑处理，美观轻便且具备良好的散热性能
安装方式 嵌入、桌面、支架式等
电源输入 12V-36V直流、100V~240V交流
机构参数
前面板 铝镁合金材质、拉丝氧化黑、面板达到IP65防护等级
箱体结构 铝镁合金材质，氧化喷塑处理，美观轻便且具备良好的散热性能
安装方式 嵌入、桌面、支架式等
电源输入 12V-36V直流、100V~240V交流
i3/ i5/ i7 带2个扩展槽和宽压输入嵌入式无风扇工控机
|
