应用
测量元件 高精度数字露点/温湿度传感器
应用 空气、氮气等无腐蚀气体
介质 气体
介质温度 [℃] -40～+80 ℃
抗压强度 [mbar] 100 mbar

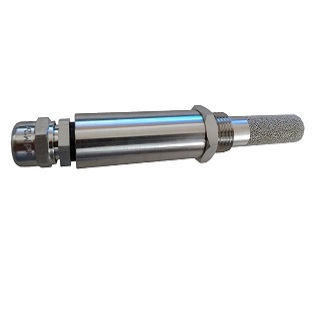

DRP-2 系列数字露点/温湿度传感器
V1.0.2
2 / 4
耐真空 [mbar] -100 mbar
压力 相对压力
允许工作压力最大值 [mbar] 500 mbar
传感器前置过滤器精度[μm] 40μm
安装 垂直/水平安装
电气参数
工作电压 [V] 9～30 V DC
绝缘电阻最小值 [MΩ] 100 MΩ [500V DC]
防护等级 III
反相保护 有
集成看门狗电路 有
电流损耗 [mA] 20 mA
开机延迟时间 [S] 1 S
接口
通讯接口 RS-485
通讯协议 Modbus RTU
通讯地址 默认值：1
通讯速率 9600-38400bps(出厂值9600bps)
校验 无
数据位 8
停止位 1
技术参数
湿度精度典型值 [%RH] ±1.5 @ 0～80 %RH
湿度精度最大值 [%RH] ±1.8 @ 0～80 %RH
相对湿度重复性精度典型值 [%RH]
低：0.21 %RH
中：0.15 %RH
高：0.08 %RH
湿度分辨率 [%RH] 0.01 %RH
湿度工作范围 [%RH] 0～95 %RH
DRP-2 系列数字露点/温湿度传感器
V1.0.2
3 / 4
湿度响应时间 [S] 8 S [τ63%]
长期漂移 [%RH/y] ＜0.25 %RH/year
温度精度典型值 [℃] ±0.1 @ 20～50 ℃
相对温度重复性精度典型值 [℃]
低：0.15 ℃
中：0.08 ℃
高：0.04 ℃
温度分辨率 [℃] 0.01 ℃
温度测量范围 [℃] -40～120 ℃
温度响应时间 [S] ＞2 S [τ63%]
长期漂移 [℃/y] ＜0.03 ℃/y
工作条件
环境温度 [℃] -25～80 ℃
存储温度 [℃] -40～100 ℃
外壳防护等级 IP66
机械参数
重量 [g] 300 g
原材料 不锈钢[304]
拧紧扭矩 [Nm] 20Nm[推荐的拧紧扭矩取决于润滑、密封及压力等级]
系统接口 螺纹连接M18x1.5 mm
