| RS-485远端采集模块 |

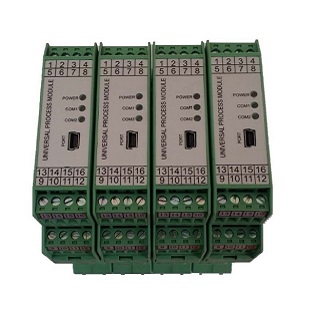

 LZDP-330032222DLZ□□-3 系列 通用型工艺控制器是我公司针对热处理行业的 Lambda 探头和氧探头 应用而开发的系列新产品，是新一代的信号转换、吸热式气氛露点控制和碳势自动 控制器。可以直接替代 LZ□□-2 系列模块。广泛应用于热处理行业中的碳势控制、 露点控制、氧含量控制、高阻信号转换等，已为多个热处理制造商所采用，是一种 具有极高性价比、长寿命、稳定可靠的信号转换模块。
功能特点
通用功能及特点
3 通道模拟量输入：1 路热电偶、1 路 4～20mA、1 路高阻抗 0～2000mV 输入，
输入阻抗≥200MΩ。
1 路模拟量输出：可编程的 0～2000mV 参数输出端口，可以定义输出毫伏、
碳势、露点等。
2 路数字量输出：数字量输出可以直接带 24VDC 中间继电器，模块内部定义
为加热和冷却 PID 输出接口。
RS485 通讯：2 路 RS485 通讯接口，其中 COM1 为 115200bps，两路可以同时
进行通讯。可以一路连接 HMI 人机接口，另一路连接 PLC 进行数据采集。
PID 控制功能：通过调节控制比例、积分时间、微分时间而实现碳势、露点
自动控制。
冷端补偿：模块内部自带热电偶冷端补偿电路，测量精度为±0.5℃，可以进
5 / 20LZ □□ - 3 系列通用过程控制器选型及技术手册
行编程控制此功能打开或关闭。
模块前面板自带 Micro USB 配置接口，可以在线配置、修改模块参数。配置
电缆为可选附件。
模块采用 24bit 精度模拟量采集模块，保证模块的测量精度。电压输入满量
程精度由于 0.1%。
模拟量输出通道采用 16bit 精度芯片，变送输出精度高。
本控制器提供配套 HMI 触摸屏/键控屏选件，用于配置和显示模块数据。可选
择本公司的 7 寸触摸屏或西门子 4 寸触摸屏等，触摸屏内部固化产品专用程
序，可以定制公司 Logo。
技术参数
3.3.1 输入电源
电源电压：24 VDC ±5%
最大功率：5.0 W
3.3.2 直流信号输入
3.3.2.1
输入通道 1
输入信号：DC 0 … 2000 mV
测量精度：0.1 % FS ±1 LSD
输入阻抗：≥200 MΩ
响应时间：＜10 ms
分 辨 率：24 bit A/D
隔离强度：2500VAC/1 分钟 50Hz
3.3.2.2
输入通道 2
输入信号：DC 4 … 20 mA
测量精度：0.2 % FS ±1 LSD
输入阻抗：100 Ω
响应时间：＜10 ms
分 辨 率：24bit A/D 隔离强度：2500VAC/1 分钟 50Hz
3
输入通道 3
输入信号：热电偶
输入类型：K、S、N 型可配置
测量精度：0.1 % FS ±1 LSD（T/C CJC 优于 1℃）
输入阻抗：≥5 MΩ
响应时间：＜10 ms
分 辨 率：24bit A/D
隔离强度：2500VAC/1 分钟 50Hz
3.3.3 直流信号输出
输出信号：DC 0 … 2000 mV
测量精度：0.2 % FS ±1 LSD
响应时间：＜ 10ms
分 辨 率：16 bit D/A
隔离强度：2500VAC/1 分钟 50Hz
3.3.4 通讯接口
3.3.4.1
通讯口 COM1
接口方式：2 线 RS485
通讯协议：标准 Modbus RUT
通讯速率：0 … 115200 bps
数 据 位：8 bit
停 止 位：1 bit
校 验：无校验
3.3.4.2
通讯口 COM2 9 / 20
LZ □□ - 3 系列通用过程控制器选型及技术手册
接口方式：2 线 RS485
通讯协议：标准 Modbus RUT
通讯速率：38400 bps
数 据 位：8 bit
停 止 位：1 bit
校 验：无校验
3.3.5 数字量输出
3.3.5.1
数字输出 1
输出类型：晶体管输出
输出电流：最大 400 mA
控制类型：PID ON/OFF
功 能：加热输出
3.3.5.2
数字输出 2
输出类型：晶体管输出
输出电流：最大 400 mA
控制类型：PID ON/OFF
功 能：冷却输出
3.4 使用环境
工作温度：0 … +60℃
储存温度：-20 … +80℃
相对湿度：5 … 95% 无结露
大气压力：86 … 108 kPa
