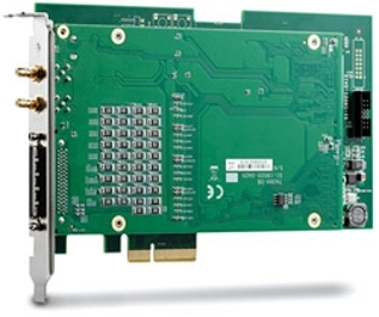

凌华科技PCIe-7360是带32通道双向并行I/O线的高速数字I/O卡。通过x4 PCI ExpressR接口，数据传输率高400 MB/s， 时钟频率高达10 0MHz（内部时钟）或200 MHz（外部时钟），是数字图像采集，视频播放及IC测试等高速大规模 数字量数据采集或交换应用的理想选择。
I/O端口配置及电平设定
PCIe-7360板载32通道I/O的初始状态（上电状态）预设为输入。它可双向传输，并可分为四组。每组包含8个通 道，且可单独配置作为输入或输出端口。PCIe-736 0可通过软件选择支持1.8 V、2.5 V及3.3 V等三种逻辑电平。所 有的四组都将会处于所选择的逻辑电平。在数字输出模式下，当数字输出停用时，输出电压是三态的。可编程I/O 方向及逻辑电平为测试中的设备提供了灵活的接口
最大数据传输率
PCIe-7360支持最大400MB/s的数据流量，在最大100 MHz内部时钟频率时数据宽度为32位，在最大200 MHz外部时钟频率时数据宽度为8/16位。scatter-gatter总线主控DMA、板载8k采样点FIFO缓存大小及x4 PCI ExpressR 接口的完美结合， 保证了在持续高速数据传输过程中数据不丢失。
相位延迟
PCIe-7360具有外部采样时钟或内部采样时钟导出的相移特性， 在高速数据传输应用中实现了采集/产生时序的最优化。采样时 钟的相移能够实现高达80步的调整， 即相移调整范围达4.5度 到355.5度。此特性有效地防止在采集数据的转换状态时进行采 样，确保采样时序有效稳定。
I2C及SPI系列接口
PCIe-7360的应用功能I/O(AFI)可配置成I2C或SPI主控节点。I2C接口支持快速模式并使用被称作SCL（串行时钟） 和SDA（串行数据）的两个双向线。SPI接口使用被称为SCK（串行时钟）、SI（串行数据输入）、SO（串行数据输出）及CS（芯片选择）的四线发送信号。PCIe-7360通过内置的I2C或SPI协议及其附带的API，可与外围设备直接通信。
