PCIe-8560/PXI-8565 PCI Express转PXI/CompactPCI扩展套件
主要特点
基于PCI Express控制的PXI/CompactPCI
高速PCI Express x1接口
直接控制PXI/CompactPCI系统
支持32位/66 MHz PCI™接口
扩展距离最长可至7米（扩展线缆有1米、3米和7米
PCI Express转PXI/CompactPCI扩展套件通过使用高带宽PCI Express技术来控制安装在PXI/CompactPCI扩展系统上的PXI/CompactPCI模块。由于硬件和软件完全透明，扩展套件能够快速便捷的侦测到在扩展系统里的安装的PXI/CompactPCI卡，无需额外安装驱动程序或软件。

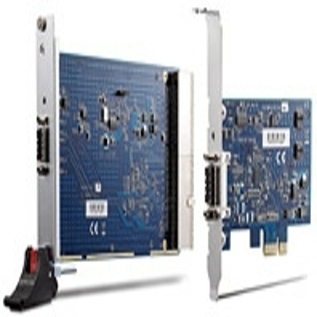

PCIe-8560和PXI-8565 PCI Express转PXI/CompactPCI扩展套件通过PCI Express控制PXI/CompactPCI模块为主机系统提供更多的PXI插槽。这项技术由包括一个安装在主计算机的PCIe-8560卡，一条屏蔽线缆，和一个带3U欧规卡PXI-8565 扩展模块的扩展系统组成。PCIe-8560 与PCI Expressx1相同，向PCI桥转换PCI Express信号（这个PCI桥支持七个32位/66 MHz PXI/CompactPCI模块）。
对于那些需要通过PCI Express来控制6U PXI或CompactPCI模块的应用来说，凌华科技推出了PXI- 8565/6U，这是一款6U版本的PXI-8565。PXI-8565/6U提供了在CompactPCI/PXI规格下与PXI-8568一样的功能。它包括一个插入主PC的PCIe-8560，一个用于远距离6U CompactPCI/PXI机箱的PXI-8565/6U和一个ACL-EXPRESS-1/3/7扩展线缆。
 Controlling 6U CompactPCI/PXI Modules:
- Some applications require controlling 6U PXI or CompactPCI modules through PCI Express. For such applications, ADLINK provides the PXI-8565/6U, a 6U version of the PXI-8565. The PXI-8565/6U provides the exact same features as PXI-8565 but in a 6U CompactPCI/PXI form factor. The product package includes one PCIe-8560 to plug into a host PC, one PXI-8565/6U for the remote 6U CompactPCI/PXI chassis, and one ACL-EXPRESS-1/3/7 expansion cable.
Related links:
- Application Note: PCI/PCI Express/ ExpressCard Extended Anywhere With ADLINK Bus Expansion Technology
