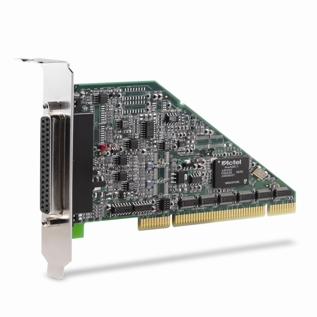

PCI-9221 多功能数据采集卡
主要特点
支持32位、3.3V或5V PCI总线
模拟输入的可编程增益：1,5, 10, 25
2通道、16位同步模拟输出，最高1 MS/s模拟输出
可编程功能I/O
专用2通道 4 MHz 编码器输入，支持AB相及CW/ CCW(PCI-
PCI-9221是凌华科技新一代高性能DAQ卡，具有16位、16通道、250kS/s采样率，4个不同输入范围的卓越特性，同时还具有2通道、16位同步模拟输出和可编程功能I/O。可软件编程型的功能I/O支持多种应用，包括TTL数字I/O、通用定时器/计数器、脉冲发生、编码器输入及脉宽调制（PWM）输出。模拟输入、模拟输出及功能I/O等操作可以同时、全速运行。对于混合信号测试、实验室研究及工厂自动化，具备多任务能力的PCI-9221，性能优越，价格适中，是市场上首选的单板解决方案。
